推土機是工程機械中的重要設備，它廣泛應用于土石方施工作業中。具有操作方便、適用性強等優點。通過實訓，可引導學生進行創新設計的積極思維，培養其綜合設計能力和實踐動手能力。是液壓傳動與控制實驗室理想的綜合創新性實驗裝備。
實驗項目內容：
1、液壓傳動及元部件結構與工作原理觀摩、拆裝實驗。
（1）機械部件的測繪與分析。
（2）液壓控制系統原理的學習與分析。
2、推土機操作控制實驗：
（1）鏟土作業：鏟斗定位控制，即鏟斗上、下調整，鏟斗角度定位操作。
（2）運土作業：推土機履帶工作。
（3）卸土作業：運土到位后，鏟斗抬起，朝前翻轉卸土操作。
（4）返回作業：卸土完成后，推土機返回原位。
3、PLC自動控制操作實驗：鏟土—運土—卸土—空駛返回。
4、PLC可編程控制訓練。
以上實驗項目可由各個學校根據教學內容和實際情況安排。
主要技術特點 ：

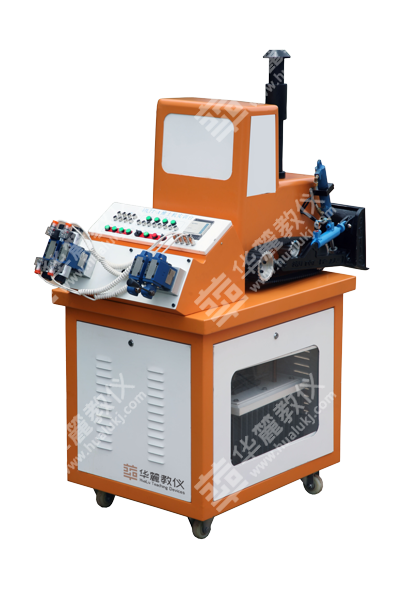

1. 實驗臺為臺式結構，按實物比例縮小，外觀逼真，集液壓、機械、電器控制于一體。
2. 實驗臺能模擬推土機的推土作業，鏟土（推土）—運土—卸土—空載返回等。
3. 推土鏟斗采用整體式鋁合金制作，根據作業要求可以上、下抬起，并且能調整前傾角度，運動速度可以調節，采用液壓控制；運 土?xí)r模擬履帶運動；整體結構緊湊協調，美觀大方，牢固性強，可供4-6人實驗。
4. 所用的液壓元器件全部是采用工業產品，使學生實驗時操作感受真實。
5. 油管采用高壓管，壓力可達7MPa；金屬件采用經過噴防腐蝕處理的冷扎鋼板、鑄鋼件及鋁合金制作。
主要配置及技術參數：
1．電機：液壓專用電機 功率：1.5kW 轉速： 1420 r/min
2．油泵：變量葉片泵 額定排量： 8ml/r 額定壓力：7MPa
3．工作電源：380V/220V，額定功率：1.8KW 對地漏電電流超過30mA時自動切斷電源，電器控制DC24V，過壓保護。
4．外形尺寸：（1）工作臺尺寸： 800× 640× 640 mm
（2）實驗臺尺寸：1200×640×1250 mm
5．實訓臺重量：125Kg
